Сэндвич-панель звукоизоляционная Шумостоп-техно 350 1200х600х33 мм
Сэндвич-панель звукоизоляционная Шумостоп-техно 350 1200х600х33 мм

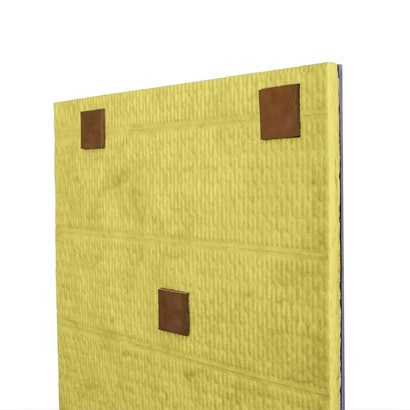

Звукоизоляционная сэндвич-панель Шумостоп-техно 350 – это новый материал класса премиум для звукоизоляции ударного шума. Сэндвич-панели состоят из минераловолокнистых плит, наклеенных на вспененную основу. Каждая панель содержит в себе 8 виброизолирующих опор из материала Sylomer®.
Использование сэндвич-панелей Шумостоп-техно особенно эффективно при устройстве плавающей стяжки пола для помещений с высокими статическими и интенсивными динамическими нагрузками на перекрытие, к числу которых относятся спортивные залы, технические и производственные помещения, а также съемочные павильоны. Панели способны сохранять заданные виброакустические характеристики в течение длительного срока эксплуатации.
Панели в качестве упругого рабочего слоя укладываются под стяжку плавающего пола, чем обеспечивается высокое снижение уровня ударного шума, а также значительное увеличение дополнительной изоляции воздушного шума.
Применение материала Sylomer® в сэндвич-панелях Шумостоп-техно гарантирует сохранение акустических и эксплуатационных свойств конструкции звукоизолирующего пола не менее 30 лет эксплуатации.
Особенности сэндвич-панелей Шумостоп-техно:
- Высокая степень изоляции ударного шума - 41 дБ.
- Стабильные акустические и эксплуатационные свойства пола в течение 30 лет при высоких статических и динамических нагрузках.
- Дополнительная изоляция воздушного шума.
- Отсутствие разделительного слоя при устройстве стяжки.
Для различных значений предельной нагрузки на основание звукоизолирующего пола применяются следующие типы сэндвич-панелей:
| Наименование панели | Максимально допустимая нагрузка на панель, кг/м2 | Собственная резонансная частота системы при 100% нагрузке, Гц | Относительное сжатие панели при 100% нагрузке, % | Собственная резонансная частота системы при 50% нагрузке, Гц |
| Шумостоп-техно 350 | 350 | 11 | 10 | 19 |
| Шумостоп-техно 600 | 600 | 11 | 10 | 18 |
| Шумостоп-техно 1200 | 1200 | 10 | 10 | 15 |
Панели Шумостоп-техно с перехлестом стыков укладывают на ровное или предварительно выровненное основание вспененным слоем вверх. Стыки герметично проклеивают между собой армированным скотчем.
По периметру помещения и вокруг колонн применятся кромочная прокладка из материала Шуманет-100Комби. Высота кромочной прокладки должна быть чуть выше высоты устраиваемой стяжки. Стык между кромочной прокладкой и панелями Шумостоп-техно также герметично проклеивают армированным скотчем.
Поверх панелей Шумостоп–техно устраивается цементно-песчаная стяжка марки не ниже М300 и толщиной не менее 60 мм, которая в обязательном порядке армируется металлическими конструкциями для придания ей повышенной механической прочности.
Изоляция ударного шума
Акустические испытания выполнены лабораторией акустических измерений НИИСФ РААСН, г. Москва.
| Частота, Гц | 100 | 125 | 160 | 200 | 250 | 320 | 400 | 500 | 630 | 800 | 1000 | 1250 | 1600 | 2000 | 2500 | 3200 |
| Снижение приведенного уровня ударного шума ΔLn плавающей стяжкой, уложенной на слой Шумостоп-Техно, дБ | 19,3 | 23,6 | 27,4 | 36,3 | 33,3 | 26,6 | 34,2 | 41,6 | 29,5 | 36,0 | 41,8 | 40,3 | 40,0 | 40,7 | 41,4 | 45,5 |
